噴墨印刷技術作為全球熱門的印刷技術方向和行業發展趨勢，正處于快速發展階段， 這也引起越來越多的印刷機制造廠商進入噴墨印刷機的研發制造之中。那么， 在設計噴墨印刷機的時候， 你知道決定噴墨印刷速度的因素有哪些嗎？你知道設計和購買噴墨印刷機需要特別注意哪些事項嗎？ 讓我們好好分析一下這兩個問題。

1、墨滴大小、網點擴散率以及落點偏差

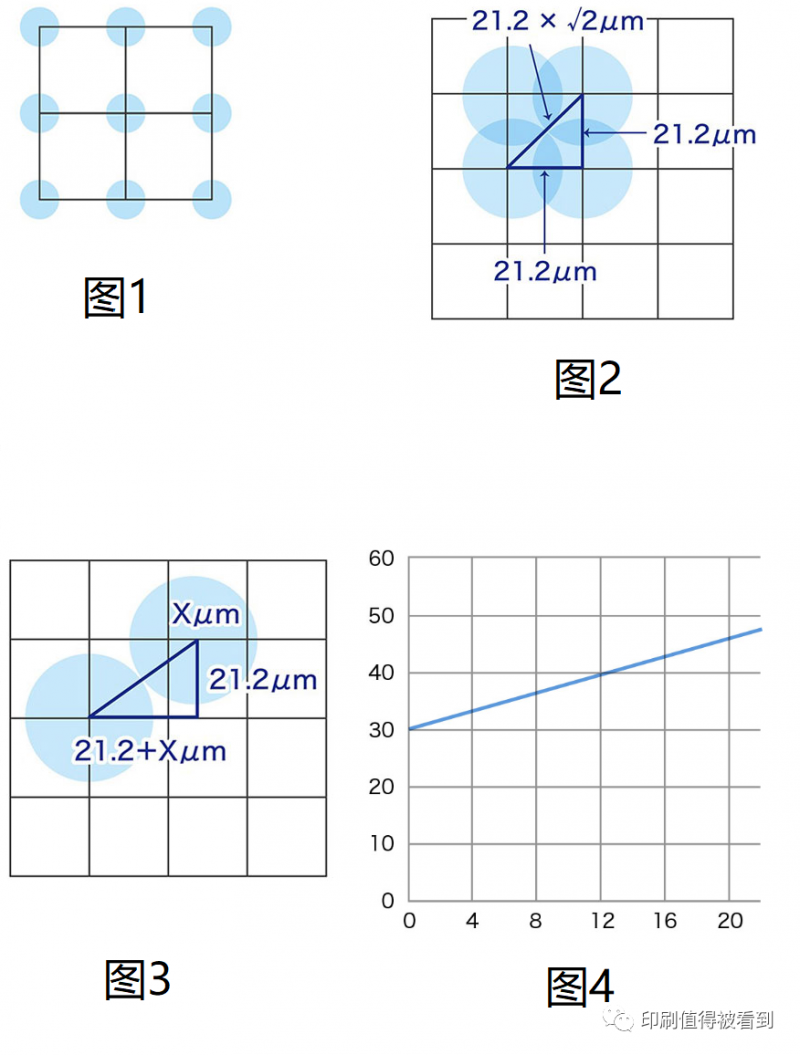

假定噴頭分辨率是1200dpi, 點火頻率是100kHz, 墨滴大小為2pl. 以這樣的配置進行噴墨印刷時， 印刷介質上形成的網點如圖1所示， 形成的網點直徑大約是。

但是噴墨印刷不會只形成一個一個獨立的網點， 而會相互重疊連成一片形成實地。接觸印刷介質之前， 墨滴在空中的直徑大約是16微米， 接觸到印刷介質之后， 濕的墨滴擴散開， 形成網點。如圖2所示， 要在1200dpi條件下形成實地， 網點的直徑需要達到約30微米， 即21.2μm×√2。

理論上來說， 印刷介質上形成的網點的直徑擴散到墨滴直徑的兩倍(16x2=32μm), 網點就能完全覆蓋形成實地印刷， 不會出現斷裂露白的情況。

網點直徑與墨滴直徑的這種比例就是墨滴的擴散率， 這個數值對于設計噴墨印刷機很重要。 擴散率的大小取決于油墨成分、 印刷機系統設置以及印刷介質， 所以在研發噴墨印刷機的時候需要明確擴散率的大小， 以確?？梢缘玫皆O(shè)計時的印刷輸出。

有些印刷機可能使用一些方法降低油墨的擴散率避免油墨滲透。印刷介質也能改變油墨的滲透率。雖然說噴墨印刷機的設計人員不能完全控制滲透率的大小， 在設計的時候仍然需要考慮滲透率， 很多因素都會對墨滴造成直接的影響。

是不是確定了噴頭產生的墨滴大小和擴散率就可以計算出噴墨印刷的速度了你？當然不是。 雖然墨滴大小和擴散率影響印刷速度， 墨滴落點精度也起著決定性作用， 也就是說， 噴墨頭噴出的墨滴不會完美符合設計時或系統設置時的落點， 總會因?yàn)樗俣?、精度等原因造成偏差?造成實地印刷不能完全覆蓋。如圖3所示， 墨滴落點位置在橫向上偏差了x微米。

在墨滴落點有偏差的情況下， 要形成實地印刷要求的網點直徑就需要達到：Φ = ((21.2 + x)2 + 21.22)1/2 。這一公式的示意圖如圖4所示。橫向?yàn)槟温潼c(diǎn)偏差大小， 縱向?yàn)槟涡枰_(dá)到的大小。理想狀態下偏差為0的時候， 網點只需要達到30微米；如果偏差達到12微米， 網點就需要達到40微米；如果偏差達到21微米， 網點則需要達到50微米。

2、如何提高印刷質量？

從以上分析可以看出， 要想使噴墨印刷獲得完美輸出， 可以有兩種主要方法來實現：

方法一是形成更大的網點。壓電噴墨頭可以使多個墨滴堆疊形成更大的網點， 那么形成網點的時間拉長， 相應的， 印刷速度降低。

方法二是在走紙方向上使用多排噴墨頭。這樣在不影響印刷速度的情況下實現墨滴的堆疊， 這會增加噴墨印刷機的制造成本。

在有些印刷中， 比如票據印刷， 并不需要很高的印刷質量， 不需要形成完美的實地印刷， 高速印刷還是可以實現的。設計噴墨印刷機速度時也要考慮終端市場對印刷圖像質量和其他性能的要求的平衡。

題外話： 瀾達數碼印刷機因?yàn)橛湍皇侵苯訃娪〉接∷⒔橘|(zhì)上， 而是通過橡皮布轉印， 其油墨的擴散率就特別小， 所以瀾達一直宣傳其印刷質量最高， 道理就在這里。

3、設計噴墨印刷機要注意什么事項？

以上大致分析了影響印刷速度的因素， 接下來就需要考慮提高印刷機設定速度和敲定印刷機參數的方法了。我們需要考慮如下問題的答案：

以設定速度進行實地印刷時， 色彩密度和色域能達到目標要求嗎？

以設定速度進行印刷時， 噴墨頭能持續穩定的噴墨嗎？

以設定速度進行最大色彩密度的印刷時， 要求的完全干燥時間是多長？

如果決定印刷速度的是油墨、 印刷介質和干燥系統， 實地印刷或者色域覆蓋產生了問題就需要考慮是不是印刷速度太高導致的。

如果設計的印刷速度改變了， 相應的， 噴墨印刷機的配置也要改變， 有些還是比較大的改變， 需要重新設計噴墨印刷系統。所以設計初期就需要考慮好印刷速度要達到多少， 避免后期因?yàn)楦淖兯俣葘?dǎo)致所有的工作要推倒重來。

噴墨印刷機的軟件部分包括印前系統DFE, 頭卡板卡等控制系統、 包括噴頭輸送干燥等機械硬件部分、 油墨、 印刷介質等， 需要根據客戶的印刷工藝要求和應用進行優化和匹配， 以發揮出噴墨印刷的最高印刷速度。

4、購買噴墨印刷機要關注什么？

作為一個采購噴墨印刷機的客戶在采購之前要評估其印刷質量， 可以簡單的考慮如下幾個問題：

印刷的色彩穩定嗎？正式印刷之前需要進行多次測試印刷嗎？

在整個印刷過程中， 印刷質量前后一致并一直穩定嗎？

要保持穩定的印刷質量需要頻繁的保養調整嗎？

保養之后， 印刷質量變化大嗎？

通過追尋如上四個簡單但根本的問題的答案， 作為一個對噴墨印刷技術了解不深入的外行采購， 希望可以幫助我們挑選到合適的質量過關的噴墨印刷機。
